捻回試験
捻回試験
試験の概要

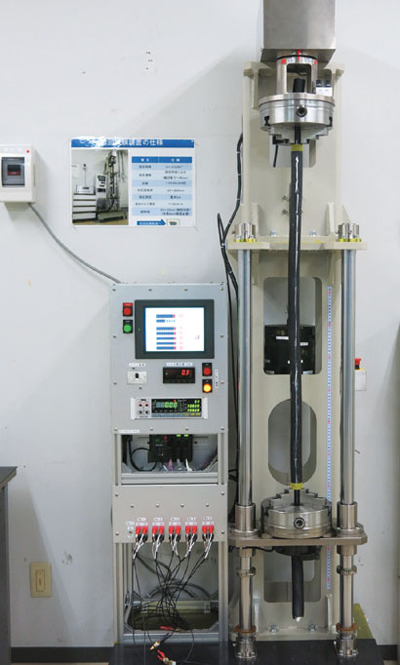

電気自動車（EV）の充電ケーブルやロボット用ケーブルなど可とう性が求められるケーブルに対して繰り返し捻じりを与えることで、ケーブルの耐久性能を評価します。JECTECの装置では細物ケーブルだけでなく電気自動車（EV）の充電ケーブルに使用される太物複合ケーブルも試験することが可能です。
また、試験中は最大5チャンネルまで導体抵抗を測定することができるため、導体の断線を検知することが可能です。
また、試験中は最大5チャンネルまで導体抵抗を測定することができるため、導体の断線を検知することが可能です。
試験条件
| 捻回速度 | 0～65回/分 |
|---|---|
| 荷重 | 0～33.4kg |
| つかみ具間隔 | 300～1200mm |
| 測定可能ケーブル外径 | 約2～60mm |
| その他 | 導体抵抗（5チャンネルまで）記録可 |
対応規格
- JCS 4522
- JRIS J1000
