屈曲試験
電線やケーブルを左右に繰り返し屈曲させることで、耐久性能を評価します。
常温での試験実施の他、低温/高温状況下での試験も実施可能です。
常温での試験実施の他、低温/高温状況下での試験も実施可能です。
ページ内目次
5連ケーブル屈曲試験（室温）
試験の概要
5サンプルまで同時に試験することが可能であり、短納期での試験実施が可能です。各サンプルに通電しながら試験を行うこで、断線の有無を調べることができます。また、屈曲中の導体抵抗を測定することも可能です。
試験条件
| 屈曲角度 | 左右 0～180° |
|---|---|
| 屈曲速度 | 10～90往復/min |
| 曲げ半径 | R=2.5mm, 6mm, 15mm, 20mm, 50mm 等 |
| 荷重 | 200g, 300g, 500g 等 |
| 試験温度 | 室温 |
動画

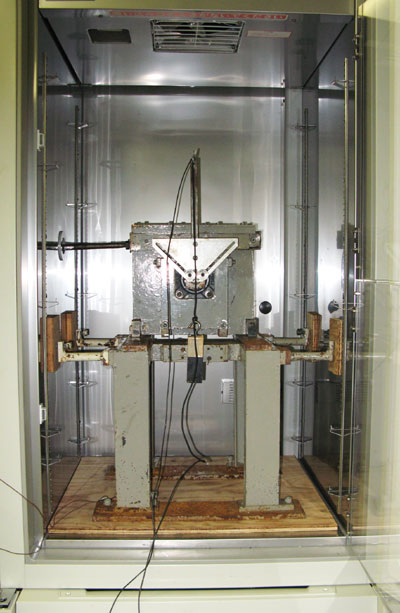

高温・低温屈曲試験
試験の概要
高温/低温状況下にて屈曲試験を行うことも可能です。各サンプルに通電しながら試験を行うこで、断線の有無を調べることができます。また、屈曲中の導体抵抗を測定することも可能です。

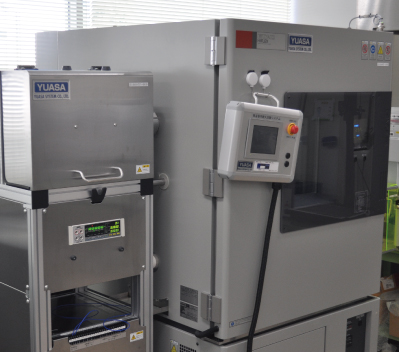

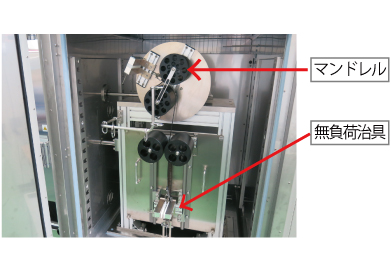

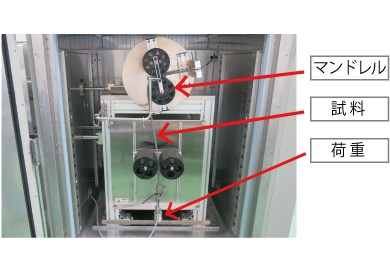

高温屈曲試験

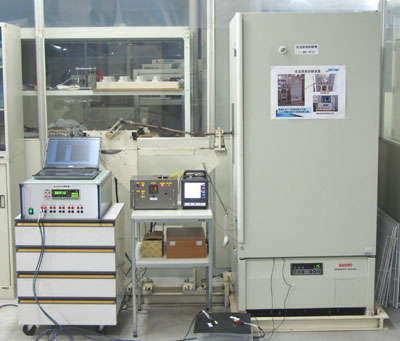

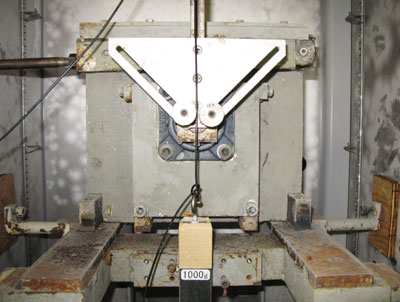

低温屈曲試験
試験条件
| 屈曲角度 | 左右 0～180° |
|---|---|
| 屈曲速度 | 10～90往復/min |
| 曲げ半径 | R=2.5mm, 6mm, 15mm, 20mm, 50mm 等 |
| 荷重 | 200g, 300g, 500g 等 |
| 試験温度 | -40～80℃ |
動画
電源電線の折り曲げ試験
試験の概要
電源用の電線・ケーブル（主に電気自動車（EV）の充電ケーブル）の耐久性能を評価します。
サンプルに通電しながら試験を行うことが可能であり、断線の有無を調べることができます。
サンプルに通電しながら試験を行うことが可能であり、断線の有無を調べることができます。

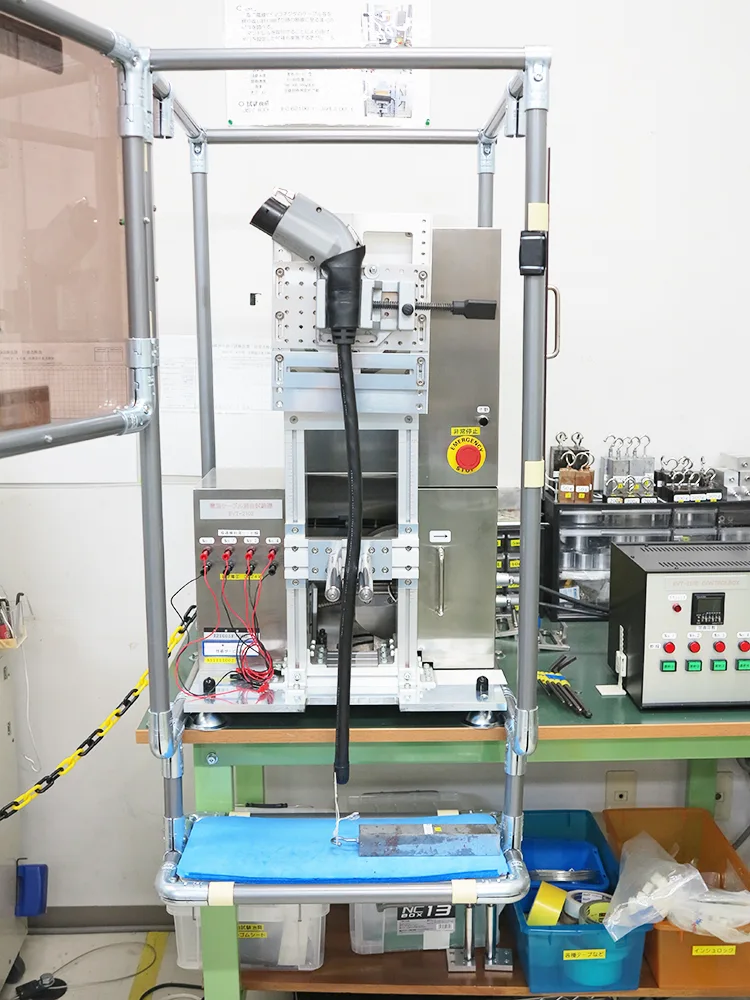

EVコネクタ屈曲試験機
（電源電線折曲げ試験機）
試験条件
| 屈曲角度 | 左右 0～135° |
|---|---|
| 屈曲速度 | 0～80往復/min |
| 荷重 | 200g, 300g, 500g 等 |
| 試験温度 | 室温 |
対応規格
- JIS C 8306
- IEC62196-1
- JARI A 0001
