大型加熱炉燃焼試験
大型加熱炉燃焼試験
試験の概要
大型加熱炉は消防庁告示第10号における耐火電線評価が主目的の試験装置であり、小型加熱炉では試験できない大サイズのケーブルや耐火バスダクト等の試験に使用されます。他にもISO834-1の加熱曲線（3時間で1110℃）などの加熱も実施することができます。

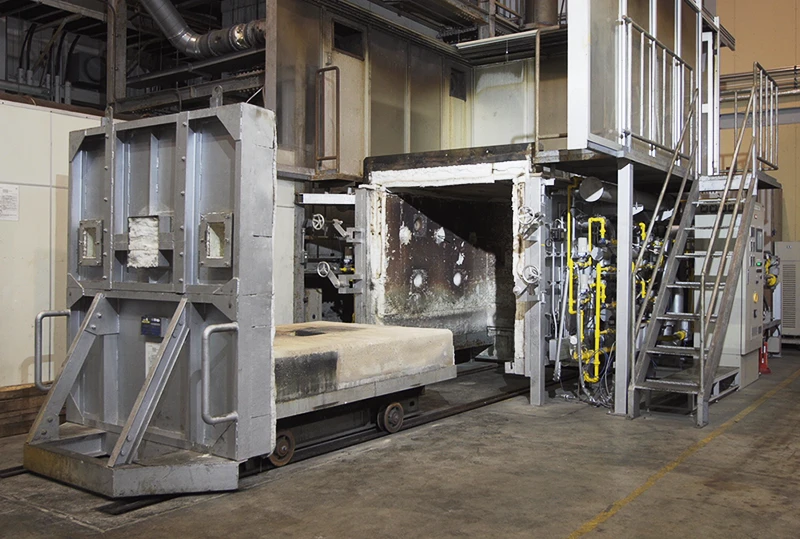

【試験装置外観】

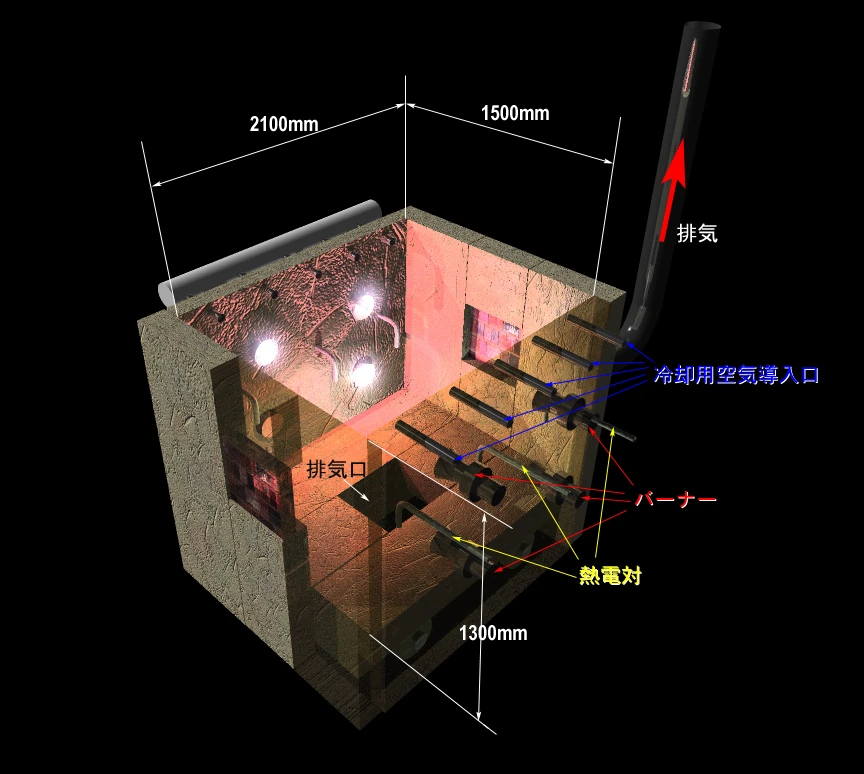

【炉内透視図】

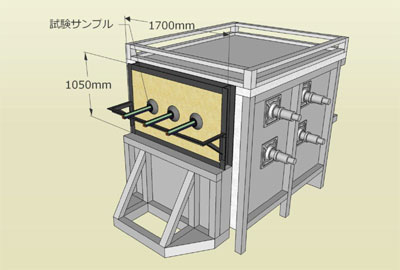

【区画貫通部試験イメージ】
試験条件
| 装置寸法（内寸） | 縦2,100 × 横1,500 × 高さ1,300（mm） |
|---|---|
| バーナ | 左右各4箇所 |
| 試験体挿入方法 | 台車挿入式 |
| 温度測定 | 制御用：左右各1本（計2本）、測定用：左右各2本（計4本） |
| その他 | 加熱炉天井及び炉壁一部取り外し可能 |
対応規格
- ［試験］消防庁告示 第10号、JCS 7503、JCS 7506
- ［対応可能な加熱曲線］JIS A1304、JIS A1301、ISO834-1 など
