小型加熱炉燃焼試験

耐火・耐熱電線の燃焼時に於ける耐電圧、絶縁抵抗、耐延焼性能等を評価します。
消防庁告示に規定された耐火・耐熱電線の試験炉であり、これらの電線の認定試験に適用されます。消防庁告示第10号及び11号の耐火試験及び耐熱試験に特化した我が国固有の試験装置です。

【耐火露出試験用試料】

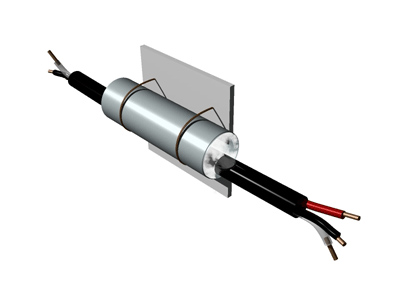

【耐火電線管試験用試料】

ケーブルサイズ	導体サイズ～1000mm2未満（単心）～325mm2未満（多心）これら以上のケーブルは大型耐火炉で試験を実施
加熱曲線	JIS A1304 30分加熱（30分で840℃まで加熱）
加熱時間	30分
試験体	露出試験用（露出試験では、1.3mの試料重量の2倍の荷重を試験中試験体にかける）電線管試験用
加熱前絶縁抵抗	50MΩ以上
加熱前絶縁耐力	1500V，1分間
加熱中絶縁耐力	600V，30分間
加熱後絶縁抵抗	0.4MΩ以上

ケーブルサイズ	―
加熱曲線	JIS A1304の標準曲線の1/2の温度（15分で380℃まで加熱）
加熱時間	15分
試験体	試料外径によって直線状態もしくはU字またはS字に屈曲した状態で試験を実施する（1.3mの試料重量の2倍の荷重を試験中試験体にかける）
加熱前絶縁抵抗	50MΩ以上
加熱前絶縁耐力	―
加熱中絶縁耐力	250V
加熱後絶縁抵抗	0.1MΩ以上
