一条ケーブル燃焼試験
一条ケーブル燃焼試験
試験の概要
製品から切り出した規定長のケーブルにブンゼンバーナ等の小型のバーナで点火し、その自己消火性や延焼性等を評価する試験です。
試験時の試料の設置方法は規格によって様々であり、60°（JIS C 3005）、垂直（UL1581 VW-1, IEC60332-1等）、水平（JIS C 3005,UL1581 水平燃焼試験等）等といったケーブルの難燃レベルによって使い分けています。
試験時の試料の設置方法は規格によって様々であり、60°（JIS C 3005）、垂直（UL1581 VW-1, IEC60332-1等）、水平（JIS C 3005,UL1581 水平燃焼試験等）等といったケーブルの難燃レベルによって使い分けています。

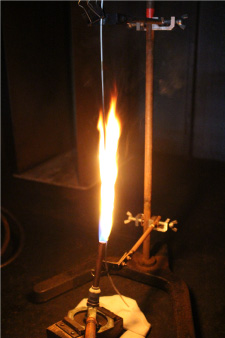

【試験の様子（UL1581 VW-1）】
試験条件
| バーナ出力 | 50W, 500W, 1kW |
|---|---|
| 使用燃料 | メタンガスもしくはプロパンガス |
| 試料長 | 300～620mm（規格による） |
対応規格
- JIS C 3005
- UL 224
- UL 1581（VW-1等）
- CSA C22.2（FT-1, FT-2）
- IEC 60332-1
- IEC 60332-2
- ISO 6722
- ISO 19642-2
- JASO D 618 など
