メタリックケーブルの種類と構成

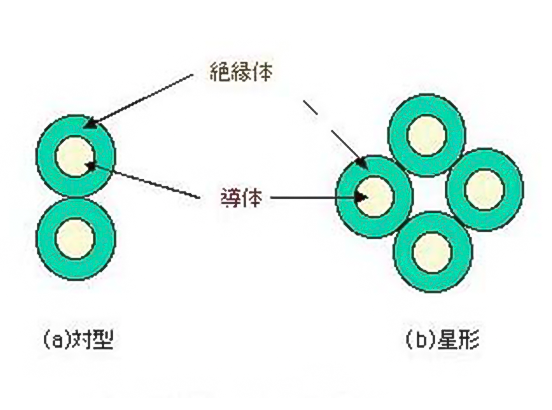

平衡ケーブルの構造

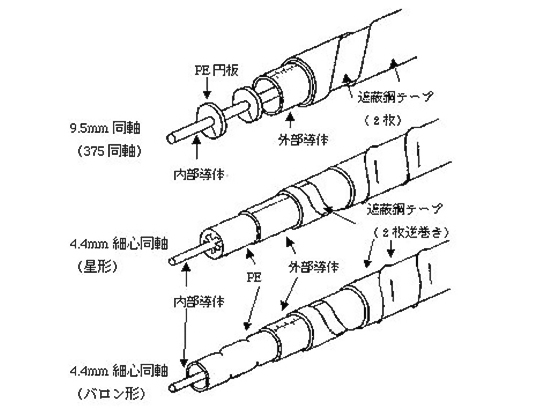

同軸ケーブルの構造
| 平衡形（より線形） | 同軸 | ||
|---|---|---|---|
| 導体 | 材料 | 銅、銅被覆鋼、アルミ、すずメッキ銅 | |
| 構成 | 単線 | 内部導体（単線）と外部導体（筒状導体）を同軸状に配置 | |
| 絶縁体 | 材料 | PE、PEF、PVC | |
| 構成 | 充実形、発泡形二重絶縁形（スキンフォーム） | PE円板やバロン形のように空隙部を設ける構造等 | |
| 心線構成 | 対より、3ケより、星より（カッド） | - | |
| 集合 | 層形、ユニット形 | - | |
| 押え巻き | テープ（プラスチック、紙、布） | - | |
| 遮蔽 | テープ（Al、Cu、Fe、Alラミネートテープ、金属化紙）、アルミシース、金属編組 | 鋼テープ（2枚） | |
| シース | 材料 | 丸形、自己支持形 | 丸形 |
| 構成 | PE、PVC、ラミネートシース | PE、PVC | |
| 用途例 | 電話用市内、市外ケーブル、データ伝送用ケーブル制御、計装用ケーブル | 画像伝送用同軸ケーブル、CATV用同軸ケーブル | |
