ビル内配線

電力需要の大きいビルではバスダクトが低圧幹線ケーブルとして使用されてきたが、近年は、施工性、保守性に優れた高圧分岐CVケーブルがビル内垂直幹線として使用されている。
高圧幹線なのでビル各階で変圧器を介して低圧に降圧され、その先は低圧屋内配線として低圧のCV、VV、VVF、IV等のケーブルや絶縁電線が配線される。

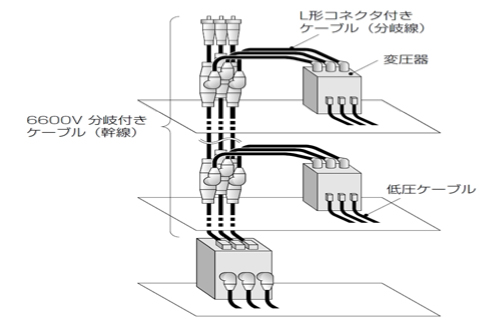

高圧分岐CVケーブルの概要を図に示す。
